根據礦生產工作安排，由我隊在1100水平水泵房通道及變電所通道安裝防水密閉門，為保證施工過程中人員安全及施工質量，特制定以下安全技術措施。





 一、安裝位置  在1100水平水泵房通道、1100水平變電所通道

（一）及通道

（二）巷道內各安裝一道防水密閉門，防水密閉門距1100水平水泵房巷道中心線、1100水平變電所巷道中心線距離分別為5.45m、5.4m。



二、施工標準及要求  1、地測科必須提前標定出各施工中腰線及密閉門安裝位置，施工隊組嚴格按照地測科標定位置安裝防水密閉門。

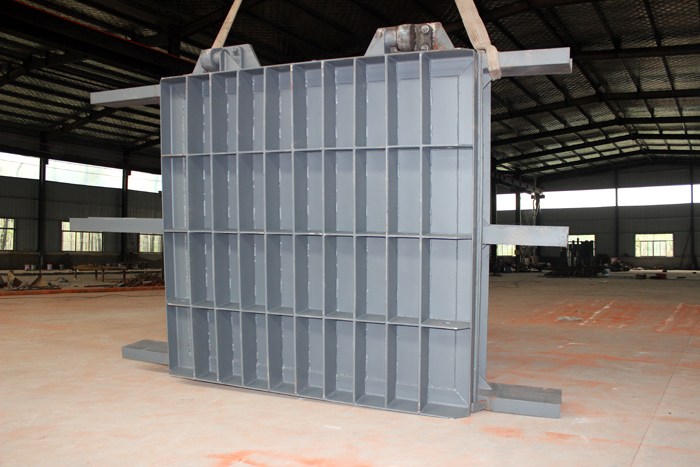

 2、防水密閉門規格為毛寬、毛高均為1960mm，凈寬、凈高均為1800mm，密閉門兩底腳埋深為400mm。

3、防水密閉門中心線偏巷道中心線右110mm（人員面向1100水平車場方向看），門扇下邊線距離地平面100mm，密閉門朝1100水平車場方向開門。

 4、防水密閉門的中心線與巷道中心線平行，門框豎直、水平，且在同一垂直平面內，門扇關閉平整。

 5、施工隊組必須提前分別在1100水平水泵房通道、1100水平變電所通道（一）及通道（二）內，距巷道中心線左8300mm、右1040mm處各施工一個規格為毛長x毛寬x毛深=350mmx350mmx400mm的柱窩。

 6、施工隊組必須提前在每個通道口處（靠1100水平變電所及水泵房側）、防水密閉門安裝位置處頂板上各施工兩根2m錨桿、錨桿間距為1.6m，用于起吊安裝防水密閉門。

 7、登高作業必須搭設施工平臺，施工平臺規格為長×寬×高=2.5×2×1.5m，操作平臺使用2寸鋼管并使用管卡子進行搭接，操作平臺支撐腿不能少于4根，每條支撐腿之間（對角處）用2寸鋼管聯接固定，保證平



    2  臺作業時不晃動。平臺上鋪設長×寬×厚=3000×250×50mm木板，并用8#鐵絲與操作平臺相聯接牢固，木板與木板之間使用不少于4道扒釘固定連接，木板上鋪設廢舊皮帶，保證人員站立平穩。平臺四周安裝高度不低于1m的護欄，護欄與平臺之間通過雙股8#鐵絲捆綁固定。平臺上作業人數不得超過3人，作業人員必須全部佩帶保險帶。人員上下作業平臺必須有特制的人行梯，人行梯與作業平臺必須連接牢固，否則不得作業。

8、施工隊組必須按照施工規定，將防水密閉門門框框架固定安裝好后再進行澆灌，澆灌混凝土強度為C30，水泥標號為425，砂子為中粗砂，石子為直徑20-40mm礫石，水泥：砂子：石子=1t：1.12m³：2.2m³（20袋水泥：1車砂子：2車石子）。澆筑混凝土時，厚度每達到500mm時必須用風動震動棒對混凝土進行震動，避免出現蜂窩等澆注不實現象，以確保澆注質量。

9、澆灌混凝土時，施工隊組必須按規定要求在墻壁側預埋電纜穿線管，穿線管為長500mm、直徑108mm的鋼管。



 三、危險源辨識、手指口述及安全確認



1、檢查施工地點周圍環境；作業地點頂板支護完好，無失效支護，確認完畢。

2、檢查風水管路連接情況：風水管理連接牢固可靠，無漏風、漏水現象，確認完畢。

3、檢查設備工具完好情況：設備工具各部件齊全完好，無損壞現象，確認完畢。

4、檢查作業平臺搭設牢固情況：作業平臺各部位扣件齊全、連接牢固，平臺穩固牢靠，確認完畢。



 四、安全技術措施



1、施工隊組必須提前對施工地點周圍環境安全情況進行認真檢查，發現支護失效的地方，必須重新補打處理，確認無誤后方可施工。

2、施工前，必須對防水密閉門安裝位置處的纜線按照機電科要求重新進行整掛，避免將其砌在墻內。

3、人工用風鎬施工防水密閉門柱窩時，首先檢查好風管各處接頭是

3  否連接完好，然后檢查風鎬、釬子是否完好，發現問題及時處理。

4、操作風鎬時，一只手握鎬柄，一只手托住鎬體，用力向巖壁推壓，推壓時不要硬頂強沖。

5、防水密閉門由齒軌車經過副斜井、1360車場、軌道下山運輸至1100車場，然后人工推運平板車至1100變電所，最后由人工通過導鏈牽引至安裝地點。

6、防水密閉門通過錨鏈捆綁運輸，運輸前，必須由運輸隊當班跟班隊干對防水密閉門捆綁牢固情況進行認真檢查，確保捆綁牢固后，方可運輸。

7、在斜坡運輸期間，必須嚴格執行“行人不行車，行車不行人”運輸管理規定，由運輸隊當班跟班隊干負責監督落實。

8、運輸至1100水平變電所后，采用人工使用導鏈進行牽引，導鏈選用2臺3T導鏈，使用導鏈前，必須對導鏈完好情況進行認真檢查，確認靈活可靠。

9、人員將導鏈吊掛在預先打好的錨桿上，嚴禁將導鏈懸掛在支護錨桿（索）上，固定牢靠后通過導鏈交替牽引至施工地點。牽引過程中，人員必須站在防水密閉門兩側進行操作，防止磕碰受傷。

10、人員通過使用導鏈，將防水密閉門調整至安裝位置并進行固定，同時在防水密閉門兩側各支設2根戧柱、戧柱間距為1m，戧柱底端必須支設至實底上，防止防水密閉門晃動影響施工。

11、其它未盡事宜嚴格執行《煤礦安全規程》、《斜坡運輸管理規定》及礦有關規定。

12、本措施由施工隊組隊長組織，技術員向作業人員貫徹，未貫徹人員嚴禁上崗作業。
